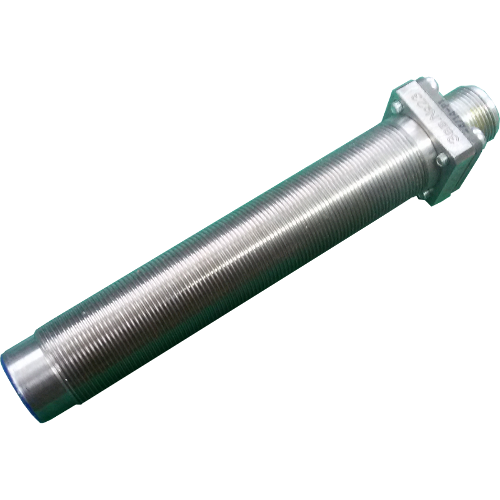

Датчик оборотов ППТ-1

Датчик оборотов ППТ1

Датчики оборотов (датчик преобразователя первичного тахометрического) ППТ-1 разработаные специалистами ООО «Инекс Сиcтемз» предназначены для для преобразования частоты вращения валов механизмов и машин в электрический синусоидальный сигнал с частотой, пропорциональной частоте вращения. Диапазон измеряемых частот вращения от 10 до 20000 об/мин.

Совместно с блоком формирования импульсов датчик образует первичный тахометрический преобразователь, на выходе которого имеется прямоугольный периодический сигнал с Uимп=5В и частотой пропорциональной частоте вращения.

Датчики предназначены для работы в жестких условиях турбинных цехов атомных и тепловых электростанций с высокой радиацией, повышенными магнитными и электрическими полями, стопроцентной влажностью, агрессивными химическими средами, высокими и низкими температурами и избыточным давлением . Датчики обладают высокой сейсмостойкостью и вибростойкостью.

Области применения:
1. Производства с высокой температурой, давлением, влажностью, повышенной сейсмической активностью и вибрациями;
2. Производства с воздействием химических веществ;
3. Зоны с высокой радиацией, переменными магнитными и электрическими полями

Высокая надежность датчика в экстремальных условиях обеспечивается конструкцией датчика:
1. Корпус из нержавеющей стали ;
2. Самарий-кобальтовые магниты с максимальной рабочей температурой 350ᴼС;
3. Датчик залит компаундом;
4. Отсутствуют электронные компоненты

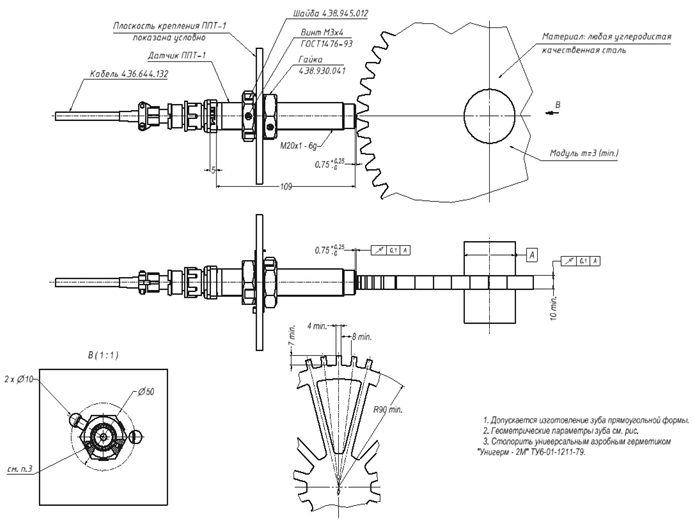

Габаритные размеры датчика

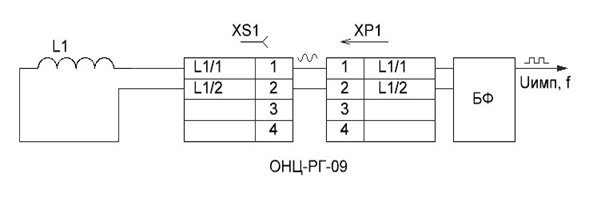

Электрическая схема датчика
