Система ЧПУ Графика

Система ЧПУ Графика

Система управления предназначена для автоматического программного управления работой оборудования на базе многокоординатного стола на линейных или поворотных серводвигателях, обрабатывающей головкой и вспомогательными механизмами.

Функционально система управления состоит из двухуровневого устройства числового программного управления (УЧПУ) позиционно-контурного типа, цифро-аналогового электропривода, контроллеров автоматики и управления инструментами. Верхний уровень УЧПУ реализован посредством управляющего персонального компьютера с операционной системой Windows 10 и программного обеспечения Grafika. Нижний уровень УЧПУ – вычислитель, реализован посредством модуля VDX-DIP-ISA-V2 и специально разработанного программного обеспечения. Связь между уровнями осуществляется по каналу Ethernet 100TX.

Благодаря своей гибкости, высокой степени унификации блоков система ЧПУ легко адаптируется к широкой гамме позиционеров и исполнительных механизмов. Система ЧПУ "Графика" удобна в обслуживании и надежна в эксплуатации. Система ЧПУ обеспечивает простоту управления, удобное программирование и быстроту освоения. Простой и удобный пульт оператора облегчает работу с СЧПУ, не требует особых знаний обслуживающего персонала.

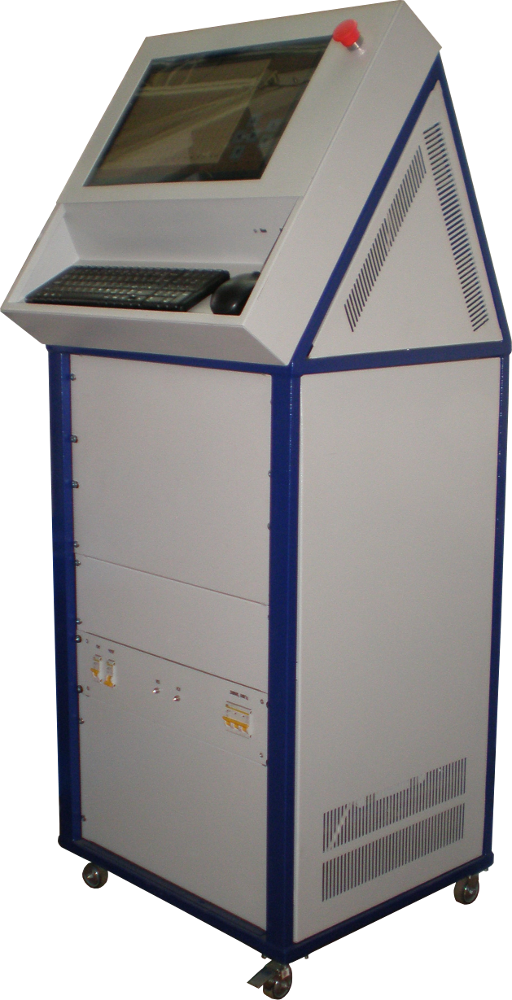

Пульт оператора

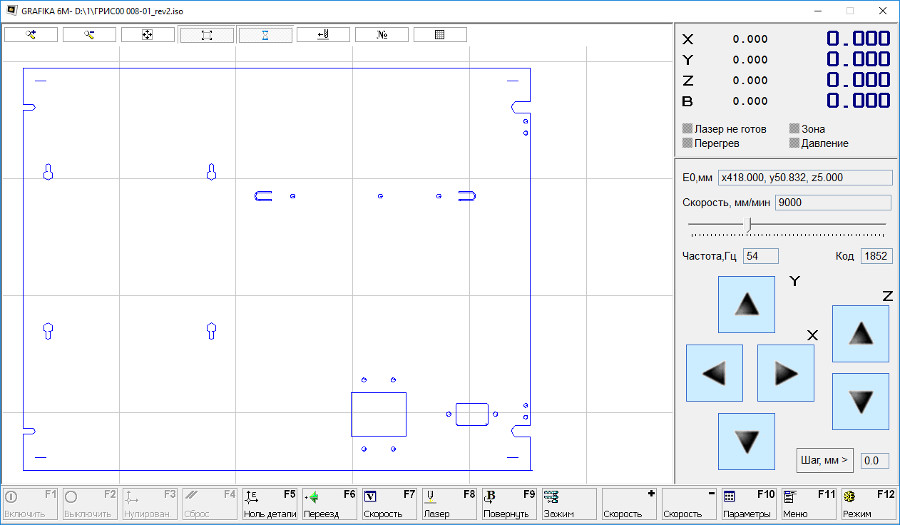

Графика


Технические характеристики систем ЧПУ

Наименование параметра, размерность Значение параметра
Такт интерполяции и выполнения программы логики, мс 1
Число управляемых осей перемещения 6
Тип применяемых датчиков положения Фотоимпульсный, магнитный, индуктосин
Количество датчиков положения 8
Период внутреннего опроса фактического положения, мкс 100
Входная дискретность перемещения, мм 0.0005
Мощность управляемых двигателей, Вт От 50 до 2000
Программируемый диапазон скорости, раз 10000
Количество логических входов/выходов 44/44
Количество каналов АЦП, 12 бит 3
Управляющий компьютер пульта оператора Pentium 3 GHz, RAM 4,00 Gb, SDD 120 Gb
Операционная система ПК Windows 10
Язык управляющих программ GM коды
Импорт DXF файлов Autocad и др.
Номинальное напряжение питания, В ~380 В±10%
Потребляемая мощность с приводами (определяется приводами), кВт От 2,5 до 6,0
Габаритные размеры, мм, не более 570х1470х570
Масса, кг, не более 100
