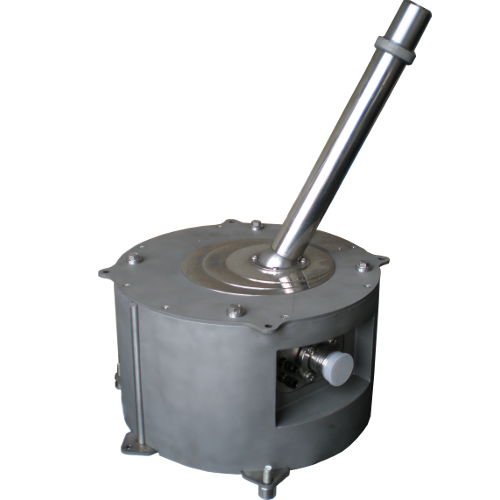

Датчик трехкоординатного перемещения ДТП-01

Датчик трехкоординатного перемещения ДТП-01 рассчитан для работы в условиях герметичной зоны (гермозоны) атомных реакторов АЭС, вблизи от объектов контроля и обеспечивает надежные измерения координат в условиях высоких и низких температур, повышенного давления, 100% влажности, мелкодисперсной пыли, воздействии радиации, магнитных и электрических полей. Устойчив к сейсмическим и вибрационным воздейсвиям.

 ДТП-01 выполняет преобразование перемещений точки объекта контроля в пределах условного куба перемещений от плюс 150 до минус 150 миллиметров в каждой из трех взаимно перпендикулярных плоскостей, в пропорциональные сигналы электрических сопротивлений трех потенциометрических датчиков с номинальными сопротивлениеми 5000 Ом и нелинейностью характеристики преобразования не более 0,1 %. Благодаря высококачественным комплектующим и конструкции датчика, приведенная погрешность измерения координат не превышает 1,4%.

Области применения:
1. Производства с высокой температурой, давлением, влажностью (паровоздушная смесь);
2. Производства с воздействием химических веществ;
3. Зоны с высокой радиацией, переменными магнитными и электрическими полями.

 Особенности конструкции:
1. Корпус из нержавеющей стали ;
2. Высокоточные потенциометрические датчики фирмы Novotechnik;
3. Высоконадежный гермоввод из нержавеющей стали;
4. Шаровой шарнир для передачи трехкоординатного перемещения.

Метрологические характеристики

Диапазон измерения по каждой из координат X, Y, Z, мм +/-150
Предел допускаемой основной приведенной по грешности преобразования датчика линейного перемещения, %, не более 0.1
Предел допускаемой основной приведенной погрешности преобразования по углу a , %, не более 1
Предел допускаемой основной приведенной погрешности преобразования ДТП-01, %, не более 1.4

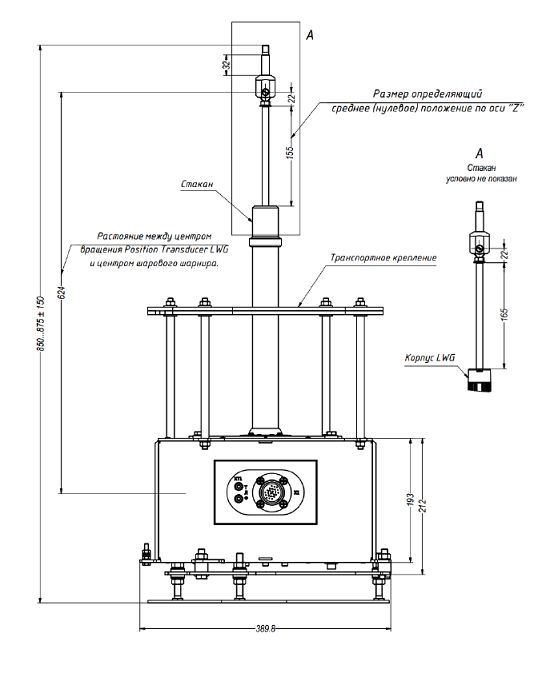

Габаритные размеры

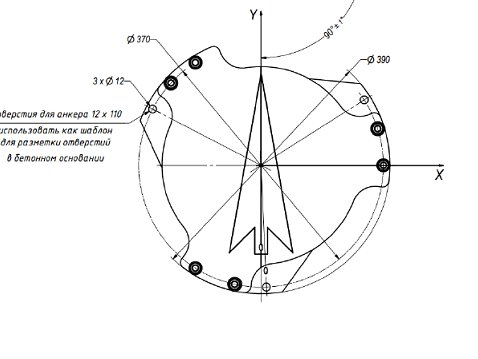

Присоединительные размеры
